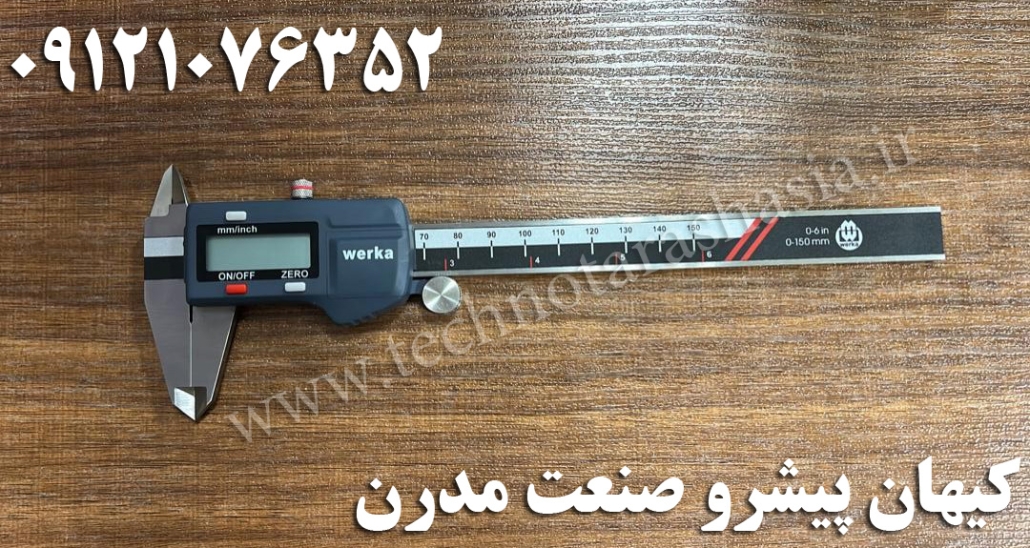

کولیس دیجیتال به عنوان یک ابزار پیشرفته در دنیای مترولوژی صنعتی شناخته میشود. این وسیله توانایی اندازهگیری همزمان ابعاد داخلی (ID)، خارجی (OD) و عمق سطوح (Depth) را با دقتی در حد میکرون دارد.
با ترکیب مکانیزمهای مکانیکی و فناوری الکترونیکی، نتایج را از طریق یک صفحه نمایش LCD با وضوح بالا یا نمایشگر OLED رنگی به نمایش میگذارد، که این امکان را میدهد تا اندازهها حتی در نور کم به راحتی خوانده شوند. بدنه این کولیس معمولاً از آلیاژهای ضدزنگ کربن استیل با پوشش نیترید تیتانیوم ساخته میشود، که باعث افزایش مقاومت آن در برابر سایش و خوردگی شیمیایی میشود.
هنوز هم می توان کولیس های ورنیه دستی را خریداری کرد و محبوبیت آنها را حفظ کرد زیرا بسیار ارزان تر از نسخه دیجیتال هستند. همچنین، نسخه دیجیتال به یک باتری کوچک نیاز دارد در حالی که نسخه دستی به هیچ منبع تغذیه نیاز ندارد.
استفاده از کولیس های دیجیتال آسان تر است زیرا اندازه گیری به وضوح نمایش داده می شود و همچنین با فشار دادن دکمه اینچ / میلی متر می توان فاصله را به صورت متریک یا امپریال خواند.
قیمت انواع کولیس دیجیتال
کولیس دیجیتال بدنه پلاستیکی
Code: 210-9064
0-150 mm reading 0.01
کولیس دیجیتال بدنه پلاستیکی
Code: 210-9071
0-200mm reading 0.01
کولیس دیجیتال بدنه پلاستیکی
Code: 210-9088
0-300mm reading 0.01
کولیس دیجیتال بدنه فلزی صفحه بزرگ
Code: 2242-150
0-150mm reading 0.01
کولیس دیجیتال بدنه فلزی صفحه بزرگ
Code:2242-200
0-200mm reading 0.01
کولیس دیجیتال بدنه فلزی صفحه بزرگ
Code: 2242-300
0-300mm reading 0.01
کولیس دیجیتال بدنه پلاستیکی صفحه بزرگ
Code:2229-150
0-150mm reading 0.01
کولیس دیجیتال بدنه پلاستیکی صفحه بزرگ
Code: 2229-200
0-200mm reading 0.01
کولیس دیجیتال بدنه پلاستیکی صفحه بزرگ
Code:2229-300
0-300mm reading 0.01
کولیس دیجیتال بدنه پلاستیکی
Code: 2239-100
0-100mm reading 0.01

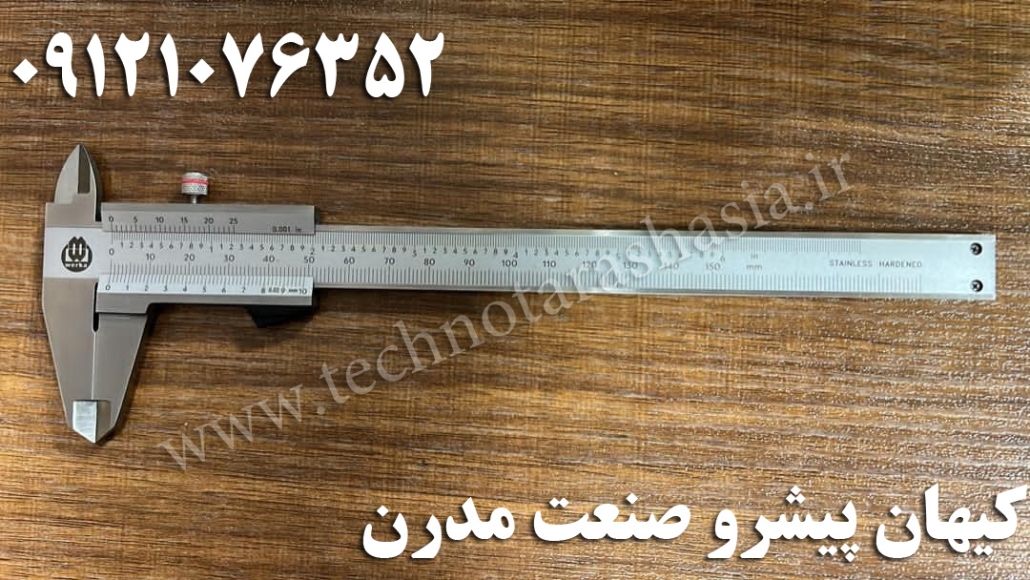

کولیس ورنیه دار برند ورکا
گستره 150-0 میلیمتر
کد:0047-210

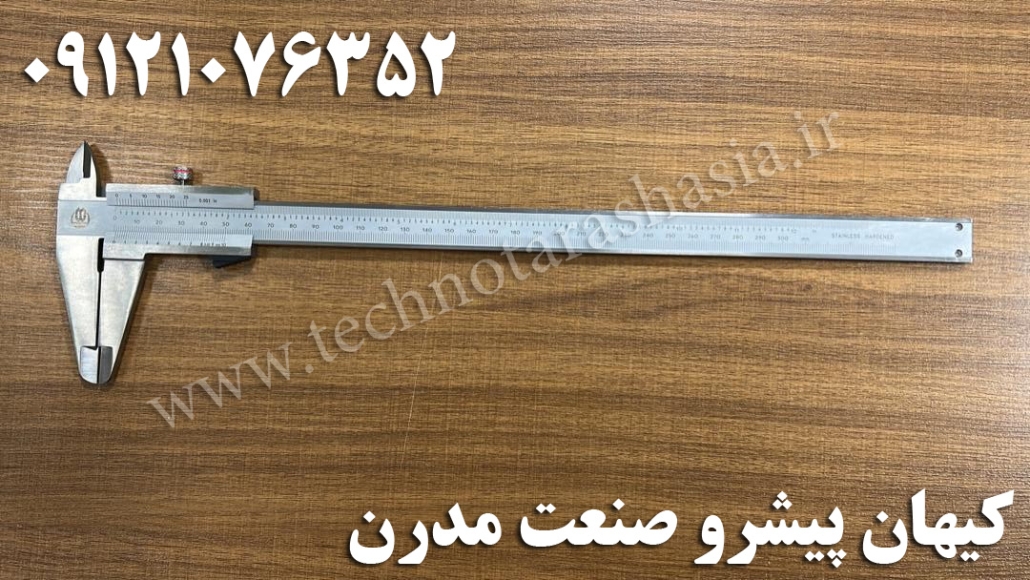

کولیس ورنیه دار برند ورکا
گستره 300-0 میلیمتر
کد:0061-210
کولیس دیجیتال برند ورکا
کد:9064-210

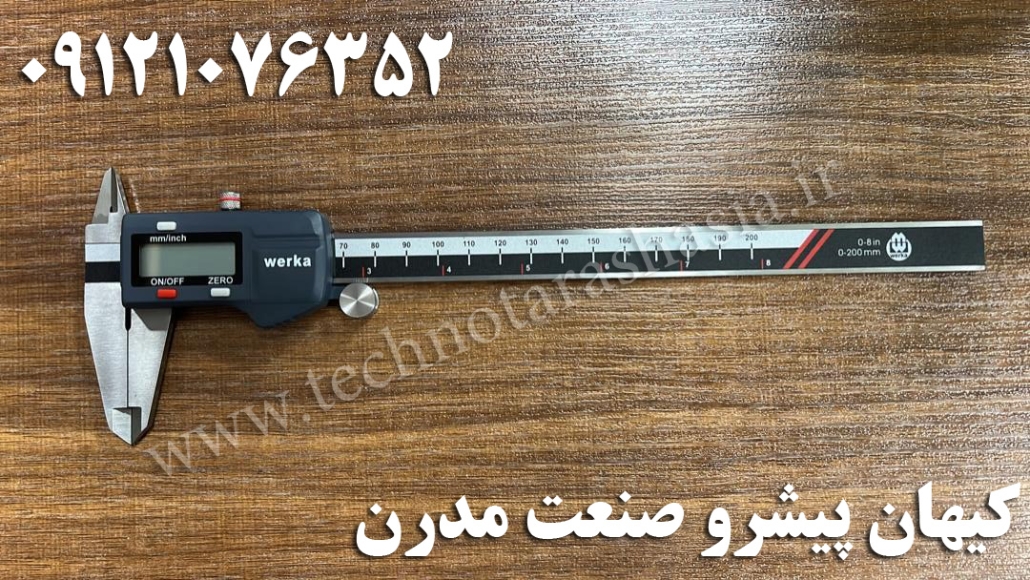

کولیس دیجیتال برند ورکا
گستره ۱۵۰-۰
کد:9064-210

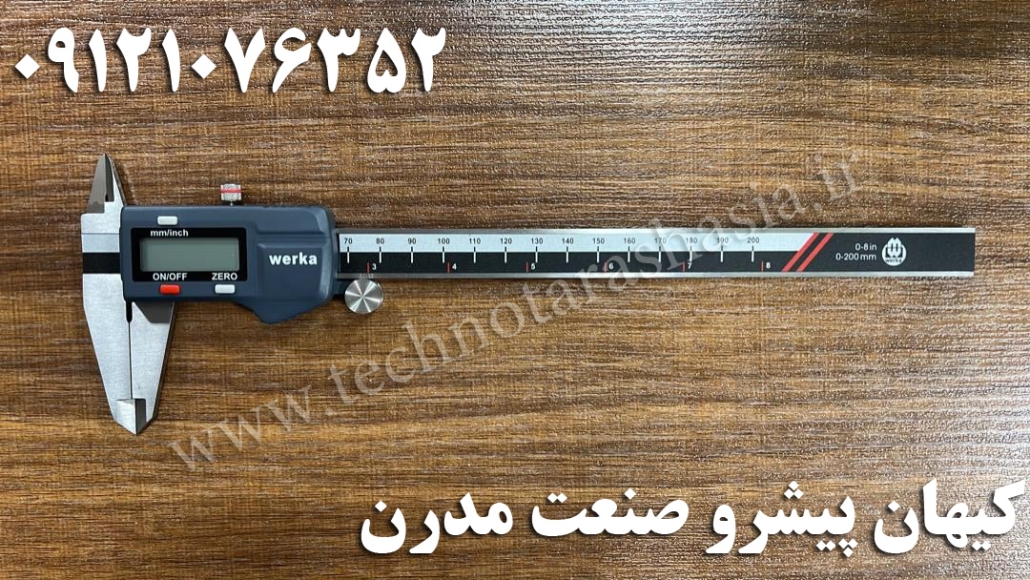

کولیس دیجیتال برند ورکا
گستره 200-۰
کد:9071-210

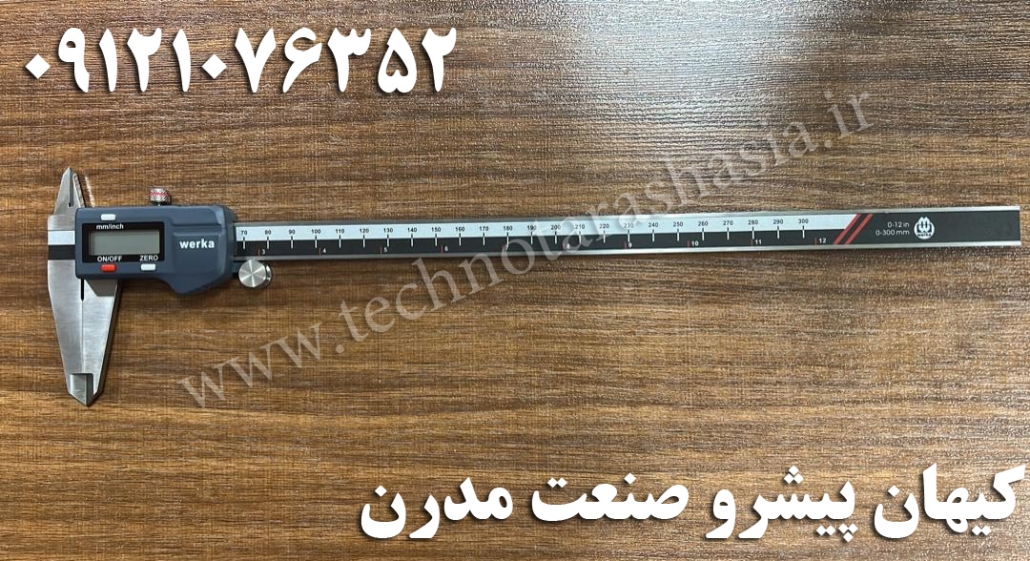

کولیس دیجیتال برند ورکا
گستره 300-۰
کد:9088-210

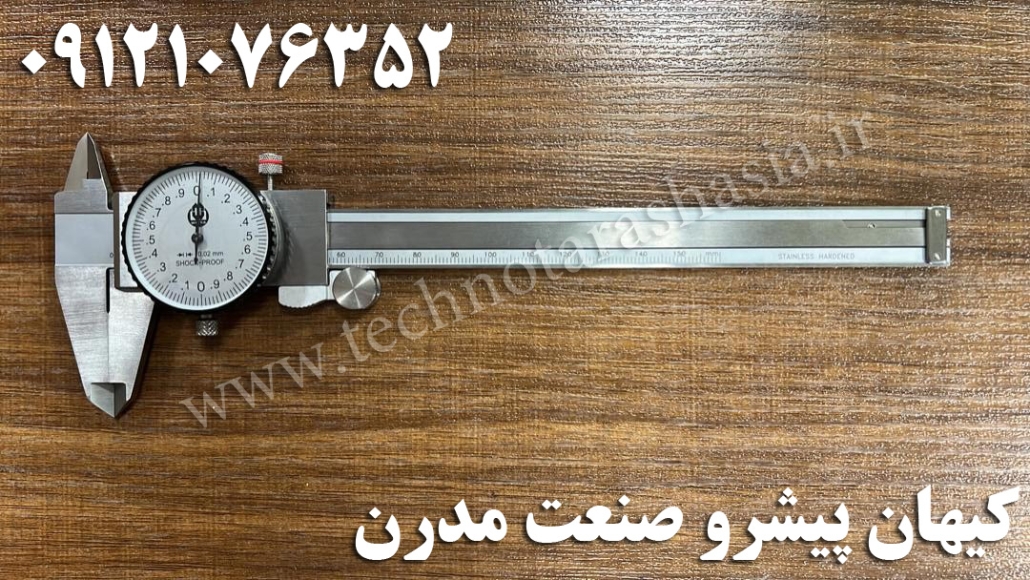

کولیس ساعتی برند ورکا
گستره 150-۰
کد:8364-210
کولیس وسیله ای است که برای اندازه گیری ابعاد یک جسم استفاده می شود. بسیاری از انواع کولیس ها امکان خواندن یک اندازه گیری را در مقیاس خطی، صفحه یا نمایشگر دیجیتالی فراهم می کنند. برخی از کولیس ها می توانند مانند یک قطب نما ساده با نقاط رو به داخل یا بیرون عمل کنند، اما بدون مقیاس.
نوک کولیس به گونه ای تنظیم می شود که در نقاطی که باید اندازه گیری شوند قرار می گیرند و با اندازه گیری بین نوک ها ، مانند خط کش، ابعاد و اندازه گیری ها خوانده می شود. در بسیاری از زمینه ها مانند مهندسی مکانیک، فلزکاری، جنگلداری، نجاری، علوم و پزشکی کولیس دیجیتال استفاده می شود.
در اصل کولیس دیجیتال یک ابزار منفرد است با عنوان “کالیپر” نامیده شود، مانند یک جفت قیچی یا عینک (با یک فرم تانتومی چندگانه). در کاربرد عامیانه، عبارت “جفت ورنیه” یا فقط “ورنیه” ممکن است به کولیس ورنیه اشاره داشته باشد. این عبارات به صورت محاورهای میتوانند به کولیسهای ریز سنج نیز اشاره داشته باشند، اگرچه در آنها مقیاس ورنیه وجود ندارد.
در استفاده از ماشین آلات، اصطلاح “کالیپر” اغلب در تضاد با “میکرو متر” استفاده می شود، حتی اگر میکرومترهای بیرونی از نظر فنی نوعی کولیس هستند. در این کاربرد، “کالیپر” فقط بر ضریب شکل ورنیه یا کولیس صفحه ای (یا همتای دیجیتالی آن) دلالت دارد.
اولین کولیس یونان Giglio در نزدیکی سواحل ایتالیا پیدا شده است. کشف کشتی مربوط به قرن ششم قبل از میلاد است. شکل ظاهری این کولیس اندازه گیری به شکل قطعه چوبی که دارای یک فک ثابت و متحرک بود. این کشف نادری بود که نشان داد، یونانیان و رومیها از کولیس استفاده میکردند.
شکل ظاهری کولیس دیجیتال دارای صفحه آنالوگ با یک صفحه نمایش الکترونیکی است که خواندن را به عنوان یک مقدار عددی نشان می دهد. این کولیس ها به جای قفسه و پینیون از یک رمزگذار خطی استفاده می کنند.
بیشتر کولیس های دیجیتال را می توان بین سانتی متر یا میلی متر و اینچ تغییر داد. همگی امکان صفر کردن نمایشگر را در هر نقطه در امتداد اسلاید فراهم میکنند و امکان اندازهگیری دیفرانسیل مشابه با کولیس صفحه را فراهم میکنند. کولیسهای دیجیتال ممکن است دارای ویژگی ” خواندن دیجیتال” باشند که امکان خواندن ابعاد را پس از استفاده در مکانهای نامناسب را ایجاد میکند.
کولیسهای دیجیتال معمولی 6 اینچی (150 میلیمتر) از فولاد ضد زنگ ساخته شدهاند، دارای دقت امتیازی 0.001 اینچ (0.02 میلیمتر) و وضوح 0.0005 اینچ (0.01 میلیمتر) هستند. از همین فناوری برای ساخت کولیس های بلندتر 8 و 12 اینچی استفاده می شود. دقت اندازه گیری های طولانی تر به 0.001 اینچ (0.03 میلی متر) برای 100-200 میلی متر و 0.0015 اینچ (0.04 میلی متر) برای 200-300 میلی متر کاهش می یابد.
اجزای اصلی کولیس دیجیتال
- در یک کولیس دیجیتال شاخک های متحرک و ثابت کوتاه و بلند وجود دارد
شاخک بلند برای اندازه گیری قطر خارجی
شاخک های کوتاه برای اندازه گیری قطر داخلی
- خط کش
دارای مقیاس های میلیمتر و اینچ
- کشویی دستگاه و پیچ قفل کننده آن
- شستی برای جابجایی کشویی
(به شکل هرزگرد و یا غلطک آجدار)
- صفحه نمایشگر دیجیتالی
- قاب صفحه نمایش
(دارای کلید های کاربری قرار گرفته روی آن)
- کلیدOn-Off ، برای روشن و خاموش کردن دستگاه
- کلیدInch-Mm، برای تبدیل واحد اندازه گیری از اینچ به میلیمتر یا بالعکس
- کلیدZero یا صفر
کلید اعداد نمایش شده روی صفحه نمایشگر که آن صفر می کند تا دستگاه را برای اندازه گیری های بعدی آماده شود.
- کلیدHold
هنگامی استفاده می شود که اطلاعات در حافظه ذخیره شوند و همچنین عدد روی نمایشگر به شکل ثابتی باشد
- پورت اتصال به کامپیوتر (در برخی مدل ها)
- زبانه عمق سنج
- برد الکتریکی
برخی از کولیس های دیجیتال حاوی یک رمزگذار خطی خازنی هستند. الگویی از میله ها مستقیماً روی برد مدار چاپی در نوار لغزنده حک شده است.
در زیر بخش اندازه گیری کولیس، یک برد مدار چاپی دیگر نیز شامل یک الگوی خطوط حکاکی شده است. ترکیب این بردهای مدار چاپی دو خازن متغیر را تشکیل می دهد. این دو خازن خارج از فاز هستند. همانطور که لغزنده حرکت می کند، ظرفیت خازن به صورت خطی و در یک الگوی تکراری تغییر داده می شود. مدار تعبیه شده در لغزنده، میله ها را در حین حرکت لغزنده شمارش می کند و یک درون یابی خطی بر اساس بزرگی خازن ها برای یافتن موقعیت دقیق لغزنده انجام می دهد.
سایر کولیس های دیجیتال حاوی یک رمزگذار خطی القایی هستند که عملکرد قوی را امکان پذیر می کند. رمزگذارهای خطی مغناطیسی در سایر کولیس های دیجیتال استفاده می شوند.
انواع مختلف کولیس
کولیس ها ابزارهای اندازه گیری هستند که برای اندازه گیری ابعاد پیچیده یک جسم مورد استفاده قرار می گیرند که در آن خط کش، متر نوار یا هر ابزار اندازه گیری دیگری قابل استفاده نیست. این ابعاد شامل اندازه گیری عمق، داخلی و خارجی است. آنها همچنین برای اندازه گیری توسط مهندسان ترجیح داده می شوند زیرا خوانش های بسیار دقیقی ارائه می دهند.
با این حال، ابزارها انواع مختلفی دارند و در زیر لیست شده اند.کولیس دیجیتال در بخش بالا شرح داده شد بنابراین به شرحی از دیگر انواع کولیس می پردازیم.
کولیس ورنیه
همانطور که قبلا گفته شد، کولیس ورنیه طراحی بسیار شبیه به کولیس دیجیتال دارد، اما فاقد سیستم اندازه گیری الکترونیکی و صفحه نمایش LCD است.
کولیس داخلی
کولیس های داخلی برای اندازه گیری اندازه داخلی یک جسم استفاده می شود. این نوع کولیس قبل از نصب نیاز به تنظیم دستی دارد. تنظیم دقیق این نوع کولیس با ضربه ملایم پاهای کولیس بر روی یک سطح دستی انجام می شود تا تقریباً از روی جسم عبور کنند. سپس یک فشار سبک در برابر مقاومت پیچ محوری مرکزی، پاها را به ابعاد صحیح باز می کند و اندازه گیری لازم و ثابتی را فراهم می کند که اندازه گیری قابل تکرار را نیز تضمین خواهد کرد.
کولیس بیرونی
کولیس های بیرونی برای اندازه گیری اندازه خارجی یک جسم استفاده می شود. تقریبا مشابه کولیس داخلی کار می کند. با درک کمی از محدودیت ها و کاربرد آنها، این ابزارها می توانند دقت و تکرارپذیری بالایی را ارائه دهند. آنها به ویژه هنگام اندازه گیری در فواصل بسیار زیاد مفید هستند.
در نظر بگیرید که آیا کولیس برای اندازه گیری یک لوله با قطر بزرگ استفاده می شود یا خیر. کولیس ورنیه ظرفیت عمقی را ندارد که بتواند این قطر بزرگ را طی کند و در عین حال به بیرونی ترین نقاط قطر لوله برسد. آنها از فولاد کربن بالا ساخته شده اند.
کولیس تقسیم کننده
در زمینه فلزکاری، یک کولیس تقسیم کننده، که عموماً قطب نما نامیده می شود، در فرآیند علامت گذاری مکان ها استفاده می شود. نقاط مشخص می شوند، سپس یک پایه را می توان در گودی ایجاد شده توسط یک پانچ مرکزی یا خراش دار قرار داد و پای دیگر را به گونه ای چرخاند که خطی را روی سطح قطعه کار ایجاد کند، بنابراین یک قوس یا دایره تشکیل می شود و اندازه گیری آغاز خواهد شد. همچنین از کولیس تقسیم کننده برای اندازه گیری فاصله بین دو نقطه روی نقشه استفاده می شود.
کولیس ریز سنج
به جای استفاده از مکانیزم ورنیه، که برای استفاده از آن نیاز به تمرین دارد، کولیس صفحه، کسر نهایی میلی متر یا اینچ را روی یک صفحه ساده می خواند.
نحوه کار کرد کولیس دیجیتال
کولیس های دیجیتال (caliper) جدیدترین فناوری اندازه گیری کولیس را ارائه می دهند. اگرچه آنها دارای مقیاس های خط کش در سمت جلو با اندازه های سانتی متر، میلی متر یا اینچ هستند، اما به ندرت از این مقیاس برای اندازه گیری خوانش ها استفاده می شود. در عوض، این واحد از نوار مدار چاپی (PCB) با خطوط مسی استفاده میکند که در زیر مقیاس خطکش قرار گرفته است.
ترکیب دو الگوی خط مسی یک خازن متغیر ایجاد می کند که وقتی سر را روی مقیاس خط کش می کشید، عملیات محاسبه شروع می شود.
یک ریزپردازنده در راس کولیس، تفاوت این ظرفیت را محاسبه میکند، سپس آن را به اندازهگیری تبدیل میکند و بعد آن را روی صفحه LCD نمایش میدهد. این کار استفاده از آن را بسیار آسان می کند زیرا اندازه گیری و محاسبه را برای شما انجام می دهد و دقیق ترین خواندن را روی صفحه نمایش می دهد.
برای راحتی کار، این ابزارها دارای دکمههایی برای تغییر واحدهای اندازهگیری، مثلاً از اینچ به میلیمتر، قابلیت تنظیم صفر برای حذف خطای صفر یا تنظیم خواندن بر روی صفر در هر فاصله هستند. به غیر از آن، این ابزار ظاهری بسیار شبیه به کولیس ورنیه دارد، دارای فک های اندازه گیری داخلی و خارجی و یک نوار عمق برای اندازه گیری عمق است. با این حال، به دلیل تکنولوژی مورد استفاده گرانتر است.
نقاط قوت کولیس دیجیتال
دقت بالا: دقت 0.01 میلیمتر.
صفحه نمایش دیجیتال: نمایش آسان و سریع اندازهها.کاهش خطای انسانی.
واحدهای قابل تغییر: امکان تغییر بین میلیمتر و اینچ.
اندازهگیری چندمنظوره:
ابعاد خارجی: با استفاده از فکهای بزرگ.
ابعاد داخلی: با فکهای کوچک.
عمق: با استفاده از میله عمقسنج.
خاموشی خودکار: صرفهجویی در مصرف باتری.
استفاده آسان: استفاده آسان حتی برای افراد مبتدی.
معایب کولیس دیجیتال
از معایب اصلی کولیس دیجیتال این است که در برابر رطوبت و آب مقاومت خوبی از خود نشان نمی دهد. اگر در شرایط آب و هوایی بد می خواهید اندازه گیری را انجام دهید بهتر است این کار را انجام ندهید به دلیل اینکه ممکن است اندازه گیری با دقت انجام نشود.
بهترین مارک کولیس دیجیتال
- کولیس ورنیه
- کولیس ورکا
- کولیس اینسایز
- کولیس گوانگلو
- کولیس میتوتویو
- کولیس رونیکس
کاربردها و نکات نگهداری کولیس دیجیتال
صنایع تولیدی: کنترل کیفیت قطعات.
مهندسی و طراحی: اندازهگیری دقیق قطعات.
خودروسازی و هوافضا: بررسی ابعاد حساس.
آزمایشگاهها: اندازهگیریهای دقیق علمی.
نکات نگهداری:
پس از استفاده، کولیس را تمیز کنید تا گرد و غبار و مواد روغنی روی آن باقی نماند.
از ضربه و سقوط جلوگیری کنید.
باتری را بهموقع تعویض کنید.
کولیس را در محل خشک و ایمن نگهداری کنید.
کولیس دیجیتال برای محیطهای صنعتی و حرفهای که نیاز به اندازهگیری دقیق دارند، بسیار مناسب است.
نکات مهم هنگام خرید کولیس دیجیتال
در هنگام خرید به این موارد توجه کنید:
- نوع مکانیزم ابزار دقیق و کاربرد آنها
- جنس بدنه ابزار اندازه گیری
- دقت کولیس
- قابلیت کالیبراسیون
- گارانتی
- قیمت
- برندهای موجود در بازار ایران
- کشور سازنده محصول
